超高精度な工作機械を製造するにあたって、絶対欠かすことのできない技術。

それが 手仕上げ加工による “きさげ” です。



機械加工では絶対作り上げることのできない、様々な面に仕上げることができます。

歪みのある面を平面に仕上げることであったり、

超高精度で長寿命な摺動面を作ることであったりします。



どれだけ機械加工精度が向上しても、特に重要な部分は

人の手による仕上げ加工が必要。

これは今も昔も変わりません。



今回の記事では “きさげ加工”とはどんな技術なのか?

どういった事をするのか? についてご紹介したいと思います。

この記事の信憑性について

私自身、工作機械製造業に携わり 29 年

きさげ加工 専属職人となり 15 年になります。

この記事は、私がこれまで培ってきた 経験や技術を元に製作しています。



きさげ加工とは? 工作機械製造工程で 絶対に必要な匠の技

きさげ加工、きさげ作業、すり合わせ ともいわれている手仕上げ作業。

まず初めに、きさげ の基本的な一連の流れを

図をもちいてご説明したいと思います。



主な作業方法として、特殊な染料を塗布した面同士をすり合わせる。

そうする事によって接触痕(当たり)ができます。

きさげ加工の一連の流れ説明画像

これをスクレーパーと言われるノミの様な工具で

削り取って行きます。(工具自体を きさげ ともいう)

接触痕(当たり)をスクレーパーで削り取る説明画像

これをくり返すことによって、

均一な平面に仕上げることができます。

均一な平面に仕上がる説明画像

以上が きさげ作業の基本的な流れです。

それだけにとどまらず、使用状況に応じて都合に良い面に作り替える事もできる。

この加工方法を “きさげ加工” といいます。



合わせ面の きさげ加工

定盤と言われる基準面や、組み合わせる面とすり合わせる。

そして歪みを修正しながら当たりを広げる。

平きさげによる、もっとも一般的な作業です。

きさげ加工全様を示した説明写真

上写真の左側は定盤と言われる基準面、右側は完成後の合わせ面です。

同じ強さの当たりが、面全体に対して均等に広がっているのが分かると思います。

ここまで出来れば きさげ加工は完了。

基準である定盤の精度(平面度)が、そのまま合わせ面に移ったということになります。



摺動面の きさげ加工

合わせ面以外に、摺動面しゅうどうめんのきさげ加工というのもあります。

ベースと言われる固定された案内面上を、スライドと言われる移動体が摺動運動をくり返す。

このベースとスライドがすり合わさる面(摺動面しゅうどうめん)のきさげ加工を行います。

ベース/スライド/摺動面の説明写真

歪みを修正することはもちろん、摩擦運動をくり返す摺動面なので

当たりを当てる作業に加え、“油溜り”と呼ばれるポケットを彫り込むよう加工します。



油溜りとは、潤滑油を蓄えるためのポケットの事で、

スライドを滑らか摺動させるためには凄く大事なもの。

しかも摩擦が減るぶん、スライドの寿命が長くなる傾向があります。



下の写真はスライド摺動面のもの。

ほとんどの摺動面では加工が容易で耐久性に優れた

“ターカイト”というものを使用しています。

05.油だまりの写真

表面にポコポコ見えるのが 油溜り



スライドに関しては、摺動時のガタツキやスライド重さを調整するため、

“ギブ” という部品を使用してスライドを拘束します。

これも きさげ加工 によって調整する。



曲面へ施す ささばきさげ加工

ささばきさげとは、主に曲面へと施す きさげ加工のこと。

円筒ゲージにて当たりをつけ、

ささば(ささっぱ)と呼ばれる工具を手で持ち、加工面におさえつけながら

押し引きするように削り取っていく。

ささっぱの写真

ささば(ささっぱ)



自社では主に、スピンドルの軸受けに施しています。

ささばきさげで当たりと削り取る写真

割メタルといった構造のもので 2分割できるようになっており、

そこへスピンドルを挟み込んで保持するためのもの。

※割メタルとは、主に大型の軸受けに使用されるもので、

2分割出来る構造から “割メタル” といわれています。



習得するのが難しい匠の技術

きさげ加工とは、人の手による感覚が特に要求される作業です。

そのため、1人前になるまでには かなりの年数がかかります。



きさげの基礎である 削り方/取り方に関しては、1年間くらい毎日やり続けていれば

それなりに上手くなるでしょう。

しかし 面に塗布する染料ひとつにしても、ベテラン職人と未熟者とでは全然ちがいます。

その結果 判断を誤り、当たりが消えてしまう なんて良くあることです。

砥石のかけ方一つにしてもそうでしょう。



微妙な違いを見極める “目利き” を育てる。

これが凄く大事なことで、身につくまでには かなりの年数がかかります。

目利きが育つことよって、「こういう時はこういう削り方をする」という、正確な判断ができるようになります。

スルメで例えるならば「噛めば噛むほど きさげの難しさが見えてくる」といった感じでしょうか。



きさげ加工とは、

研ぎ澄まされた神経を択一する事で見えてくる 匠の技術です。



機械加工すると なぜ歪みが生じるのか?

この章では、なぜ機械加工しているのに歪みが生じるのか?

歪みの原因について、考えてみたいと思います。

機械加工(フライス盤)している所の写真

フライス盤や研削盤、マシニングや中ぐり盤といった

部品加工に使用される工作機械が数多くあります。



昔とくらべると加工精度も向上し、かなり高精度な加工ができる様になりました。

高精度な部品がどんどん加工できる様になり、

きさげ加工を施さなくても組立られる個所が増えています。



しかし超高精度が要求される個所についてはまだまだ不十分。

きさげ加工が必要になってきます。

工作機械で加工した面は、一見綺麗な面に仕上がっているように見えます ⇩

平面/曲面に機械加工した例の写真

綺麗に仕上っているように見えても、マイクロメートル単位(㎛)で見ると歪みが見られます。

※ 1 ㎛(マイクロメートル) → 0.001 ㎜

加工時の環境/条件や、熱変動(加工時の摩擦で熱が発生して 加工面が歪む)によって

わずかな歪みや加工ムラが起きるためです。



物質(ここでは金属に限定します)は 熱を生じると伸びる性質があります。

その反対で冷えると縮むんですね。

機械加工する時は基本的に、切削時の潤滑と冷却を兼ねて

切削液をかけながら加工します。

切削液をかけながら加工する写真

それでも加工している瞬間は熱を生じているもの。

加工している時はまっすぐでも、冷えるとその状態から縮んで歪みが生じるというわけです。



歪みの原因はこれが全てではありません。

加工環境や条件、加工する機械自体の精度であったりもします。

その中で、大部分をしめる 熱変動 を例にあげてご説明しました。



精度的に問題ない個所の部品であれば、多少の歪みや誤差があっても問題ありませんが、

高精度を要求される個所の組み付けに関しては、

きさげ加工が必要不可欠です。



きさげ加工の基本的な手順 (合わせ面 のすり合わせ)

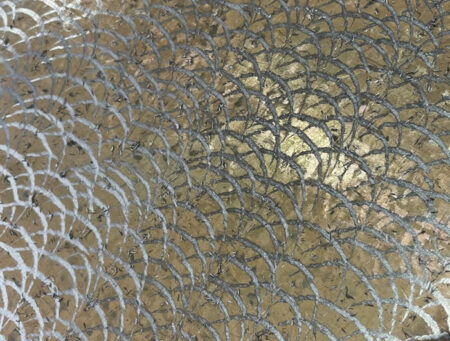

01.きさげ面の写真

この章では基本となる平きさげを例にして、

基本的な姿勢や作業手順などをご説明します。



基本的な作業姿勢について

きさげ

下の写真は通称 “腰きさげ” と呼ばれる、ごくごく一般的な作業姿勢です。

腰きさげの作業姿勢の写真

状態は少し膝を曲げて腰をおとす程度。(あまり膝を曲げ過ぎると腰に負担をかける)

スクレーパーを両手でつかんで少し斜めに構え、股関節に当てがうのが基本姿勢。



削り取る動作として、

両腕(特に左手)に体重をかける動作と、腰の力でスクレーパーを押し出す動作

これらをタイミング良く同時に行う。

そして削り取って跳ね上げる。

これが腰きさげの一連の動作になります。



ずずずぅ~っと面に押し当て続けて削るのではなく、

面に着地しているのは スクレーパーが しなっている一瞬の間だけ。

れてん をイメージし、跳ね上げるような削り方を意識する。



きさげ

腰の力は使わず、腕の力だけで削り取る方法。

主に側面へのきさげ加工や、強固にきさげ加工する必要がない所。

腰きさげの姿勢が取れない場合に行う。

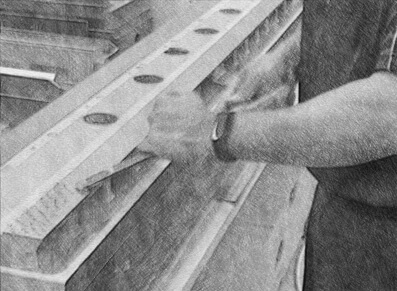

腕きさげ時の作業写真

右手でしっかりもち、左手でおさえる感じで削り取る。

腰の力を使わないというだけで、基本的な削り方は同じ。



基本的な作業手順

きさげ加工とは基本的に、

面同士をすり合わせる事によってできた 接触痕(当たり)を削り取り、

これをくり返すことによって精度の高い面に仕上げるという作業。

ここからは基本的な作業手順をご説明したいと思います。



今回使用する基準面には、定盤を使いたいと思います。(下写真)

染料(青)を塗布した定盤の写真

基準面には青い染料を塗布するのが基本的な方法。

私は上写真にしめす

ブリューペーストという染料を使用しています。

これを薄く均一に塗布します。



続いて きさげ加工を施す側の面についてです。

きさげを施す前の合わせ面の写真

そのまま定盤とすり合わせてしまうと、当たりがぼやけて分かりにくい。

なので、まずは全面一皮削り取ります ⇩

光明丹を塗布して一皮削り取る写真

削り取る前に潤滑性を良くするため、光明丹という朱色の染料を塗布します。

粉末状の光明丹を灯油とアルバニアグリスを適量まぜ

よくねり合わせる必要があります。

そうすると こんな感じになる ⇩

光明丹(グリスと灯油を混ぜた後)の写真

良くのびて使いやすいので、きさげ加工時にはおすすめです。



話しを戻しますね。

削り取ると、削った時の衝撃でカエリが発生します。

それを除去する目的で軽く油砥石をかけ、薄く均一に光明丹を塗布します。

一皮削り取った後、光明丹を塗布する写真



切粉などのゴミが付着していないか良く確認した後

定盤とすり合わせる。

定盤とすり合わせている所の写真



すると当たりが映し出され、面の状態が確認できます。

ちなみに下写真の状態は、中央部分が黒光りしていて 強い当たりが集中している。

全体的に中央が高い状態です。

中央付近の当たりが強いことが分かる写真

すごく分かりやすい例で、当たりの強い所と弱い所がハッキリしています。

強い所は強いように、弱い所は弱いように、

当たりの強弱を良く見極めながら削り取り、一連の作業をくり返します。

当たりの強弱を見極めて削り取る写真



同じ強さの当たりが、均一に広がれば

きさげ加工は完了です。

きさげ加工前後(ビフォーアフター)の写真

一見簡単そうに見えますが、

何も考えずに当たりを削り取るだけでは、なかなか均一な平面にはなりません。

あちこち当たりが消えたり、面自体ボコボコになったりします。



当たりの強さをしっかり見極めて、力の強弱を意識しながら一つ一つ削り取る。

強い所は強いように、弱い所は弱いように…。



そのためには技量も当然必要ですが、先ほどもお話した通り

当たりの強さを見極める “目利き” が必要になってくるわけです。



ベテラン きさげ職人が作業をすると、

最終の仕上がり面は、自分の顔が映るくらい綺麗な面になります。



きさげに使う工具について

工具じたい近年では販売されるようになりましたが、

ほとんどの場合、柄の部分は自分で作成します。



作り方は下記リンク先のページで解説していますので、

作ってみよう!と思う方は覗いてみてください。



スクレーパー(柄付き きさげ)

完成したスクレーパー全体像の写真

スクレーパー、シカラップ

工具自体を きさげ とも言います。



きさげ加工のもっとも代表的な工具で、平面への きさげ加工時に良く使われます。

工具の先には 超硬合金ちょうこうごうきんの刃が取り付けられています。

09.超硬チップ



ささば(ささっぱ)

ささっぱの写真

ささばきさげ 時に使用する“ささば”

曲面への ささばきさげ 時に使用する工具です。



こちらも刃先は超硬になってます。

ささっぱ(刃先)の写真



最後に

今回は きさげ加工 についてご紹介しました。

きさげ加工とはどんな技術なのか?

どういったことをするのか?

きさげの難しさについても分かって頂けたのではないでしょうか。



きさげ職人も現在では少数となりました。

かなり根気のいる作業で 肉体的にもキツク、

腰や身体へも かなりの負担がかかります。



キツイ作業ですが、 誰でもできる作業じゃないし、

機械加工では成し遂げられない、自由な面が作成できる。

そう思うと凄くヤリガイのある作業です。



途絶えることなく、後世へ伝えていかなければならない技術ですね。



ものづくり業界の若い人達へ

今の時代、機械や作業ロボットによる自動化で、

ものづくり業界の雇用も厳しい時代になってきました。



その中でやっていこうと思うならば、

しっかりとした技術を身につけるなど、他と差別化をはかる必要があります。



他にはない技術。

きさげもその一つです。



きさげ を身につけておけば、

この業界でやっていく人にとって、とても強いスキルになります。



重要な箇所はやはり人の手が必要

工作機械を製造するにあたり、きさげ は必要不可欠な技術です。



今回この記事を読んでいるあなたが、ものづくり業界の若い方ならば。

きさげ技術 を積極的に学ぶことを 強くおすすめします。
