CBR1000RR(SC57)のエンジンオイル交換方法を 超わかりやすく解説してみた！
どうも！職人ライダーのヒロです。
バイクメンテナンスの代表的な作業として、 “エンジンオイルの交換” というのがあります。
４ストロークエンジンを快調に回すためには、超重要で基本的なメンテナンスの一つです。
大好きなバイクといつまでも一緒に走るためには、定期的なオイル交換は絶対欠かせません！
今回は「初めてバイクのエンジンオイルを自分で交換してみよう！」という方 必見の記事になっています。
エンジンオイルの交換方法から、廃油処理を市区町村へ依頼した場合の処理方法までを、
CBR1000RR (SC57後期) を題材にしてお伝えしていきたいと思います。
作業開始！
オイル交換自体、そんなに難しい作業ではありません。
平たく言うと 下から抜いて上から入れるだけ。
しかし ちゃんとした手順を踏まえて作業を行わないと、最悪エンジンに悪影響を及ぼす事もあります。
ドレンボルトを締め過ぎたり、歪ませて締めて ネジ山を潰してしまうと、 後で高額な修理になる事も！
※ちゃんとした手順を踏まえて作業を進める事が重要です。
- メンテナンススタンドを立てる
- アンダーカウルを外す
- ２～３分程 暖気運転する
- ドレンプラグを外してオイルを抜く
- オイルフィルターを外す(交換する場合)
- ドレンプラグを締める
- オイルフィルターを装着する(交換した場合)
- オイルを注ぐ
- 数分間 暖気運転する
- オイル量をチェック
まずはオイル交換前の下準備
- メンテナンススタンドにバイクを立てる
バイクをなるべく平地へ移動させて、あればメンテナンススタンドを使用して車体を真っ直ぐにします。
チェーンメンテ等、オイル交換以外でもメンテナンススタンドがあればかなり便利！
その後の作業もスムーズに進むので絶対あった方が良いです^^
- アンダーカウルを外す
比較的簡単に外れるので、特に何処かの爪を折ったりという心配もないでしょう。
- クリップ・・・５個
- ボルト・・・４個
カウル下から見たクリップの位置
クリップの外し方は、真ん中がボルトになっていて『＋ドライバー』で緩めて引っこ抜くタイプもあれば、
クリップの真ん中を押して引っこ抜くタイプもあります。
このバイクに付いていたクリップは ＋ドライバー で緩めてから引っこ抜くタイプでした。⇩
続いて４個のボルトを外す ⇩
上の方がちょっとだけ引っ掛かるけど簡単に外れました！
外したカウルは邪魔にならずキズが付かない所へ置いておきましょう。
外したらこんな感じ ⇩
オイル交換 開始！
- 暖気運転する
特にやらなくてもオイルは抜けますが、少しでも抜けやすくするためには暖気運転した方が良いです。
時間は外気温にもよるが２～３分程度で良いと思います。
あんまりやり過ぎると熱くて触れないし、廃油処理BOXを使用している場合 オイルの熱で中のビニールが溶けてしまう可能性もあるので注意しましょう。
３分程暖気運転したらエキパイとかかなり熱くなって触れなくなってましたw
今触れたら完全に火傷するので、下準備でもして冷えるまで待つことにしましょう。
- ドレンプラグを外してオイルを抜く
とりあえず後々の作業性を考えて、ドレンプラグを緩めておく事にします。
エンジンオイルを抜くためのドレン穴は丁度バイクの真下辺り。
焼けるくらい熱くなっているエキパイの間です(汗)
エキパイに触れない様に気を付けてドレンプラグをちょっとだけ緩める(まだ完全には緩めない)。
オイルを抜く前に、床に新聞紙を敷いておくと 不意にこぼれてしまうオイルに対応できます。
その上に廃油処理BOXを置いて準備完了。
下準備しているうちに程よくエキパイも冷えてきました。
では古いオイルを抜いていきましょう！
ドレンプラグを抜くと 勢い良くオイルが飛び出してくるので注意！
それを見越して 廃油処理BOXを設置しましょう。(ドレンプラグとか廃油処理BOXに落とさない様にね！)
- オイルフィルターを外す
オイルフィルターは基本的に
オイル交換２回につき、１回の交換がベストでしょう。
オイルが抜けきったら 廃油処理BOXを少しずらしてオイルフィルターの下へ持ってくる。
今度はオイルフィルターを外します。
元々２６N.mで締めてるはずだから そんなにキツクないはず。
フィルターレンチと１７ｍｍのメガネレンチ又はソケットを使用して取り外す。(緩める方向に注意！)
オイルフィルターを外すと ここからもオイルが出てきます。
垂れ出したオイルがエキパイに付着したら、後でパーツクリーナーで洗浄しましょう！
- ドレンプラグを締め付ける
ドレンプラグをパーツクリーナーで綺麗に洗浄。

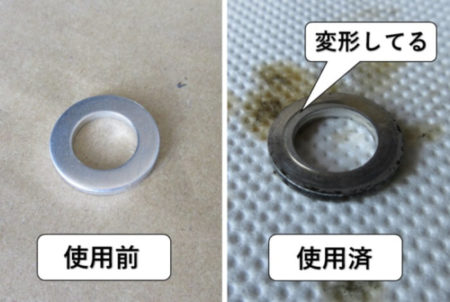

ドレンワッシャーを新品に交換！
ドレンワッシャーはケチっても再使用しないこと！
使用済みの物は変形している可能性がある⇩
オイル漏れする可能性があるので
必ず毎回交換！
ドレン穴から廃油が完全に抜けきったら、
ドレン穴の座面を綺麗にしてドレンプラグを締める。
この時いきなり工具を使用して締めるのではなく、
まずは指の力だけで締めましょう。(硬いのに無理やり締め付けないため)
歪んだ状態でドレンプラグを締め付けると
最悪ネジ山が潰れます！
そうすると 最悪エンジンの分解修理になる事も！(高額)
最初から工具を使用すると そういった異変にも気づきにくいので、
最初は指の力だけで行い、ネジ山に沿ってドレンプラグが入っていく感覚を確認しながら締め込む。
無駄な修理費を払わないためにも、注意しながら締めていきましょう。
最後にトルクレンチで規定トルクまで締め付ける。
- ドレンプラグ・・・２９N.m
※参照元：サービスマニュアル
２９N.m って思っているより結構緩めです。
加減が分からない人はトルクレンチを使用するのが無難。
- オイルフィルターを取り付ける
オイルフィルターを取り付ける前に、フィルターの“Ｏリング(ゴムの部分)”と バイク側の座面に
新しいエンジンオイルを塗布しておく。
そうする事によって油膜ができ、締め付け時の擦れによって Ｏリング が破損するのを防ぐ事が出来る。
破損するとオイル漏れの原因になるので、ここは忘れずに行って起きたい！
- オイルフィルターの座面に付いている “Ｏリング(ゴムの部分)”
- バイク側のオイルフィルターを取り付ける所の座面
- 真ん中のネジ部
オイルフィルターを取り付け、手の力だけで締まる所まで締め付ける。
最後にオイルフィルターレンチとトルクレンチを使用して規定トルクまで締め付ける。
- オイルフィルター・・・２６N.m
※参照元：サービスマニュアル
一気に規定トルクまで締め付けると、フィルターレンチがフィルターに噛み込んで 外すのが大変になります。
以下の方法で締め付けると、割合噛み込まずに締め付ける事が出来るので試したみて下さい⇩
- フィルターレンチで少しだけ締める。
フィルターレンチがフィルターに少し噛み込む
- 手の力だけでフィルターレンチをほんのちょっと緩む方向に戻す。
※フィルターへの噛み込みが外れるくらい
オイルフィルターとフィルターレンチの間にガタつきが出来る
- フィルターレンチで少しだけ締める。
これを２～３回くらい繰り返すと、フィルターレンチがオイルフィルターに噛みこまずに 規定トルクまで締め付ける事が出来ます。
締め付け時に漏れたオイルは、パーツクリーナーで綺麗に洗浄しておく。
これで新しいオイルを入れる準備が整いました！
- 新しいエンジンオイルを給油する
給油する前に、自分のバイクには何リットルのエンジンオイルが入るのか？
事前に調べておく事をお勧めします。
- オイル交換のみ・・・３．０リットル
- オイル＆フィルター交換・・・３．１リットル
今回はオイルフィルターまで交換しているので、必要オイル量は３．１リットル。(ＳＣ５７の場合)
オイルレベル点検窓を見ながら少しずつ給油していきます。(レベルを見る時は車体を真っ直ぐにする)
オイル点検窓から見て『上限』『下限』の間位にオイル量が達したら、
給油口の蓋を締めて数分間の暖気運転をする。(オイルをエンジン内に行き渡らせるため)
これを忘れるとオイルが噴出してくるので注意！
- 暖気運転からオイル量最終チェック
数分間の暖気運転の後、オイル量点検窓を覗くと全然オイルの姿が見えなくなっていると思う。(こんな感じなんで気にしない)
しばらくすると油面が落ち着いて来て 段々オイルが姿を現す。
エンジン内に付着している交換前のオイルカスと混ざり合うため、若干濁るがこんな感じなので心配ない。
もっと油面が落ち着くまで数分待つ。(最低３分以上(私はもっと気長に見てますｗ))
すると油面が一定になって、オイルレベルも動かなくなる。
『上限』と『下限』の間くらいにあればOK！(上の写真)
『下限』より少ない様ならばオイルを継ぎ足す。
必ずしも『上限』まで入れる必要はありません。(多過ぎてもダメ)
後はアンダーカウルを元に戻すとか、後片付けした後もう一度確認する。
『上限』と『下限』の間にあればＯＫです。
廃油処理BOXはどう処理すれば良いの？
自分でオイル交換したのは良いものの、廃油処理BOXをどう処理すれば良いのか？
「地域のルールに従って処理して下さい」という印字もあるし、どう考えても普通に捨てて良いものか迷うところです。
地域によっては そのまま可燃ゴミとして出せる所もあれば、産業廃棄物扱いになる所もある。
ゴミに出す前に、必ず自分の住んでいる市区町村役場などで 問い合わせる必要があります。
決して何も考えずに、普通のゴミに出すって事だけはしないで下さいね！
ちなみに私の住んでいる地域に問い合わせてみたところ、
「ゴミ収集車が ゴミを押しつぶして積み込むタイプなので、収集時に中の廃油が漏れ出すからダメ！」
との事でした。(固まるんだったら良いらしい)
「市役所へ持って来て 手続きをして欲しい」という事を言われたので、
指示された通り市役所へ持って行って手続きをしました。
市役所の人に「クリーンセンターに持って行ってね～」と言われ、そこまでの地図を渡される。
この時「クリーンセンターって何？ 産業廃棄物処理場みたいな所か？」位に思ってました。
そして指示されたクリーンセンターへ向かう。
地図通りに原付バイクで走っていくと、徐々にその正体が明らかになって来ました！
ゴミ焼却場だったのです！
まさかのゴミピット！
こんな所に来るの 小学校の社会見学以来！ 辺りはゴミの匂いが立ち込めていました。(←当たり前ｗ)
ピットへと繋がる巨大な大扉が幾つもあって、薄暗い施設内は何となく不気味さを感る。
普段あまり見る事のない巨大建造物と、どんどんやって来るゴミ収集車に圧倒されて、
どうして良いのか分からずフリーズ状態。
すると「お～い！ こっちこっち～！」って感じで 作業者のおっちゃんが手招きしてくれました。
「そこから捨てて～！」と言われ、ピットの巨大な扉を開けてもらい 下へポイ！
これで終了～！
一応有料で、１０キロまでなら１５０円で捨てる事が出来ました。
処分方法は地域によって違うし、これが全てではありませんが、
私の住んでいる地域ではこんな感じでした。
廃油処理BOX を使わずに処理したい場合
今回は市販で売っている廃油処理BOXを使用して廃油を処理しましたが、
廃油処理BOXを使用しないで処理したい場合、
以下の方法が上げられます ⇩
- ガソリンスタンドで交渉する
- バイク屋さんで交渉する
- 産業廃棄物処理業者に引き取ってもらう
どれを選択したとしても、対応してもらえるかどうかは 事前に問い合わせる必要があります。
※無料の場合もあれば、有料の場合もある。
廃油処理が面倒だという場合は、無理せずバイク屋さんでオイル交換してもらいましょう！
最後に
今回のオイル交換作業をまとめると 以下の通りになります。
- ２～３分程 暖気運転する
- ドレンプラグを外してオイルを抜く
- ドレンプラグを締める
- オイルを注ぐ
- 数分間 暖気運転する
- オイル量をチェック
作業自体はそんなに難易度の高いものではないですが、
ドレンプラグを締める時や、オイル量をチェックする時は少しだけ注意して行いましょう！
今回は以上です。
最後まで読んで頂きまして、ありがとうございました。
必ず自己責任でお願いします。
万が一事故が起こった場合でも、当方では責任を負えませんのでご注意下さい。
